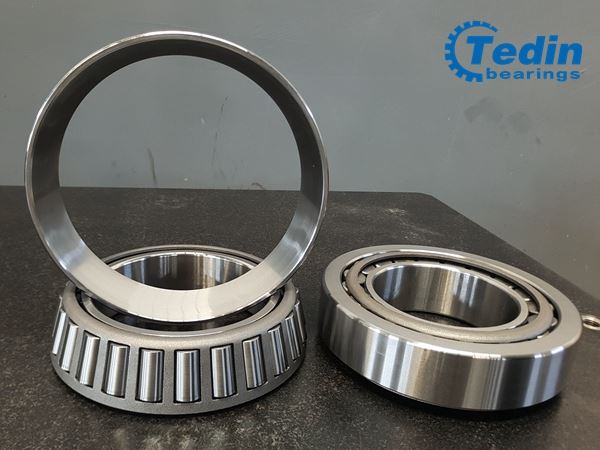

Yhdellä rivillä kartiomaisia rullalaakereita on ulompi rengas, sen sisärengas ja joukko kartiorullia, jotka on valmistettu koripidikkeestä. Ulompi rengas voidaan erottaa sisärenkaan osista. ISO -kartiorullalaakeriprofiilin ja kokostandardien mukaan minkä tahansa vakiotyyppisen kartiorullalaakerin ulkorenkaan tai sisärenkaan osien on oltava kansainvälisesti vaihdettavissa saman tyyppisiin ulkorenkaisiin tai sisärengasosiin. Toisin sanoen saman mallin ulkorenkaan tulee olla ulkoisen koon ja toleranssin lisäksi ISO492 (GB307) -standardin mukainen, sisärengaskomponentin kartiokulman ja osan kartion halkaisijan on myös täytettävä vaihdon asiaankuuluvat määräykset .
Yleensä yksirivinen kartiorullalaakeri, jossa on kartion ulompi rengasrata Kulma välillä ° ~ 10 ° 19, kestää aksiaalikuorman ja säteittäisen kuorman yhdistelmän. Mitä suurempi kartiokulma, sitä suurempi kyky kestää aksiaalisia kuormia. Suuri kartio Laakerin kulma, jälkiliite B, kulma 25 ° - 29 °, se kestää suurta aksiaalista kuormitusta. Lisäksi yksiriviset kartiorullalaakerit voivat säätää välyksen kokoa asennuksen aikana.
Kaksirivisen kartiorullalaakerin ulompi rengas (tai sisärengas) on kiinteä osa. Kaksi sisärengasta (tai ulkorengasta) ovat lähellä toisiaan pienistä päistä, ja välys säädetään välikkeen paksuuden mukaan tai välikkeen paksuutta voidaan käyttää kaksirivisten kartiorullalaakereiden esijännityksen säätämiseen .
Neliriviset kartiorullalaakerit, tämän laakerin ja kaksirivisen kartiorullalaakerin suorituskyky ovat periaatteessa samat, mutta kaksiriviset kartiorullalaakerit kestävät suurempaa säteittäistä kuormitusta, rajoittavat nopeutta hieman pienemmäksi, käytetään pääasiassa raskaisiin koneisiin.
Monitiivisteiset kaksois-ja neliriviset kartiorullalaakerit, ZWZ tarjoaa pitkäikäisiä, monitiivisteisiä kaksois-ja nelirivisiä kartiorullalaakereita. Laakeri on suunniteltu uudella ja yksilöllisellä tavalla, ja täysin tiivistetyn laakerin perinteinen suunnittelumenetelmä muuttuu. Verrattuna avoimen rakenteen laakeriin, monitiivisteinen kaksois- ja nelirivinen kartiorullalaakeri voivat pidentää käyttöikää 20%-40%. Vähennä voiteluaineen kulutusta 80%.
Tarkista meidänTuoteopasvalitaksesi koneellesi sopivat laakerit.
Katso lisää kartiorullalaakereita!
